Bitmustergenerator BPG 4x12G

Download
(73KB)

Kurzbeschreibung

Breitbandig durchstimmbarer Testgenerator mit vier Ausgangskanälen für die Entwicklung von schnellen Multiplexerschaltungen.

Die Signale der einzelnen Kanäle sind so gegeneinander verschoben, daß sich am Ausgang eines nachgeschalteten Multiplexers die nach CCITT definierten Rauschfolgen erzeugen lassen.

Es stehen komplementäre Ausgangssignale mit 0/-1V sowie diverse Taktausgänge zur Verfügung.

Der Generator wird mit einem externen Taktsignal versorgt.

Technische Daten

BPG 4x12G
Bitrate:	500 Mbit/s ... 12 Gbit/s, durchstimmbar
Takteingang:	0,5 GHz ... 12 GHz, R_i = 50 Ohm, \|r\| < 0,2 U_i = 0,5 .. 1 V_pp, 50 Ohm SMA, 6-stellige Frequenzanzeige
Bitmuster:	Rauschfolge 2³¹ - 1, Rauschfolge 2²³ - 1 Rauschfolge 2¹⁵ - 1, Rauschfolge 2⁷ - 1 Festwortgenerator 4 x 128 Bit, manuell programmierbar
Datenausgänge:	A: NRZ und /NRZ, OV/-1V an 50 Ohm, B: NRZ und /NRZ, OV/-1V an 50 Ohm, C: NRZ und /NRZ, OV/-1V an 50 Ohm, D: NRZ und /NRZ, OV/-1V an 50 Ohm, 50 Ohm SMA, Rise/Falltime < 40 ps (20/80%), Jitter (pp) < 15 ps
Taktausgänge:	Bittakt, 0,9 V_pp +/- 0,2 V, DC-frei, 50 Ohm SMA, Taktflanke in Augenmitte +/- 20 ps
Triggerausgänge:	1.Bittakt/32, 0,7 V_pp +/- 0,1 V, Kapazitiv gekoppelt, 50 Ohm SMA, 2.Rahmentakt entsprechend des gewählten Bitmusters 0,8 V_pp kapazitiv gekoppelt an 50 Ohm SMA
Fehlereinblendung:	Programmierbar: 10^-3, 10^-4 ... 10^-9, Einzelfehler über Taster oder TTL-Triggersignal
Sonstiges:	19" Tischgehäuse Breite x Höhe x Tiefe = 470 x 150 x 370 mm Gewicht: ca. 9kg Netzversorgung: 115V/230V/50Hz/60Hz/50VA

Ausgangssignale

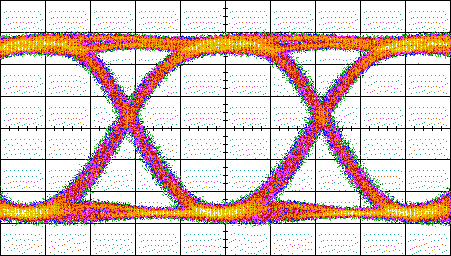

Eines der acht Ausgangssignale bei 12 Gbit/s:

Ausgangssignal des Bitmustergenerators
Augendiagramm (Vert. 200mV/Div, Horiz. 20 ps/Div)

Das Gerät wird von SYMPULS in Deutschland hergestellt.
Wir bieten einen zuverlässigen Service und eine Garantie von 24 Monaten.
