Patterngenerator BPG 12G-TER

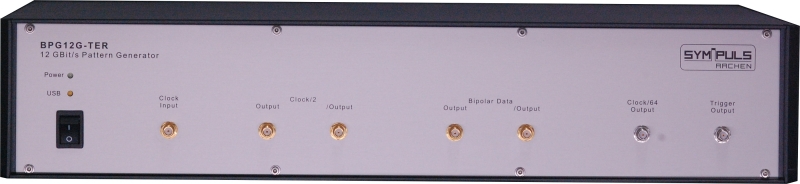

Frontansicht Pulsgenerator BPG 12G-TER
Download
(235KB)
  • Breitbandig durchstimmbarer Bitmustergenerator für bipolare Return-to-Zero Impulse mit einer maximalen Datenrate von 6 GHz
  • Frei programmierbarer 32 Megabit Speicher für lange Festworte
  • Festwortelänge variabel
  • Ternärer Ausgangscode
  • Komplementäre Ausgänge mit einstellbarer Ausgangsamplitude
  • Neueste Technologie mit integrierten Schaltungen in SiGe und InP und GaAs sowie ECL-ASIC's
  • Kompaktes Tischgerät mit minimaler Verlustleistung
  • Bedienung über USB-Schnittstelle

Kurzbeschreibung

Das Gerät ist nur mit einem PC über eine USB-Schnittstelle zu bedienen. Dafür steht eine Benutzeroberfläche zur Verfügung, mit der sich alle Gerätefunktionen über Mausklick programmieren lassen.

Der Patterngenerator liefert ein Return-to-Zero Datensignal im Ternärcode, das aus positiven oder negativen Impulsen und Nullen zusammengesetzt ist. Jedes einzelne Zeichen (Digit) kann beliebig programmiert werden.

Zum Betrieb ist ein externer Taktgenerator erforderlich. Der extern angelegte Takt bestimmt die Datenrate im Bereich von 50 MHz bis 6 GHz. Das Gerät ist breitbandig und lässt sich kontinuierlich durchstimmen.

Die programmierte Impulsfolge wird zyklisch wiederholt, die Länge ist einstellbar zwischen 16 Digit und 16.777.216 Digit. Außerdem können zwei oder vier unterschiedliche Muster gespeichert werden, zwischen denen beliebig synchron umgeschaltet werden kann.

Die komplementären Datenausgänge liefern symmetrische ternäre Gegentaktsignale. Die Amplitude ist variabel zwischen 1 Vpp und 2 Vpp.

An den Frontplattenausgängen stehen komplementäre Taktsignale, diverse Triggersignale und der Wortrahmentakt zur Verfügung.

Als Option können die Datenausgänge zwischen RZ-Code (Return-to-Zero) und NRZ-Code (Non-Return-to-Zero) umgeschaltet werden.

Ausgangssignale

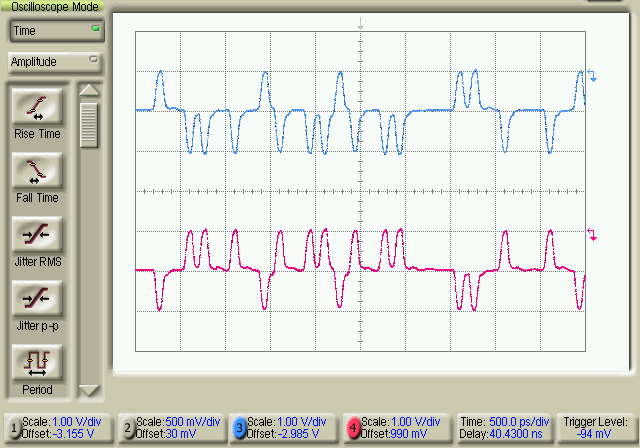

Ausgangssignale Pulsgenerator BPG 12G-TER: Puls Pattern
Impulsmuster bei 6 GHz Datenrate (Amplitude 2 Vpp, 500 ps/div, 1 V/div)

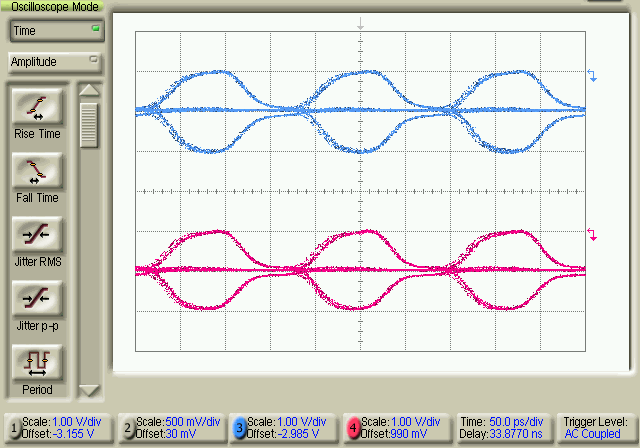

Ausgangssignale Pulsgenerator BPG 12G-TER: Augendiagramm
Augendiagramm des ternären Ausgangssignals bei 6 GHz Datenrate
(Amplitude 2 Vpp, 50 ps/div, 1 V/div)

Technische Daten

BPG 12G-TER
Taktrate Clock = 100 MHz ... 12 GHz, durchstimmbar
(Datenrate = Clock/2)
Takteingang Ui = 0,5 .. 1 Vpp, Ri = 50 Ohm
50 Ohm SMA, |r| < 0,2
6-Stellige Frequenzanzeige (PC)
Datenausgänge Ternärer Ausgangscode -U / 0 / +U
U über PC einstellbar mit 1 mV Auflösung
U = 0,5 ... 1 V +/-10% an 50 Ohm,
Rise/Falltime < 50 ps (20/80%)
Jitter (pp) < 10 ps
SMA-Buchse 50 Ohm
Bitmuster Bitmuster über USB Schnittstelle programmierbar. Das programmierte Bitmuster sollte etwa gleich viele positive und negative Impulse enthalten. Folgende P�tternlängen sind möglich:
  1. Pulsfolge mit 16 Digit Ternärcode
  2. Pulsfolge mit 32 Digit Ternärcode
  3. Pulsfolge 32 * m Digit (m = 2,3 ... 219),
    maximal 16.777.216 Digit Ternärcode
  4. Pulsfolge aus zwei vorprogrammierten Mustern
    der Länge 32 * m Digit (m = 3, 4 ... 218)
    gebildet mit synchroner Umschaltung
  5. Pulsfolge aus vier vorprogrammierten Mustern
    der Länge 32 * m Digit (m = 3, 4 ... 217)
    gebildet mit synchroner Umschaltung
Taktausgänge Clock/2, 0,5 Vpp +/- 0,1 V,
50 Ohm SMA,
Takt-Daten-Verschiebung +/- 20 ps
Clock/64 0,5 Vpp +/- 0,2 V, DC-frei, 50 Ohm SMA
Triggerausgang CML: 0V/-0,4V an 50 Ohm SMA
  1. Clock/8
  2. Rahmentakt entsprechend dem Bitmuster
Sonstiges USB-Schnittstelle
19" Tischgehäuse
Breite x Höhe x Tiefe = 462 x 90 x 360 mm3
Gewicht: ca. 6 Kg Netzversorgung: 230V/115V/50Hz-60Hz/25VA
Option DC-Kopplung des Ausgangsverstärkers

Graphische Benutzeroberfläche

Durch Mausklick lassen sich alle Gerätefunktionen einstellen sowie die ternären Festworte programmieren.


Lieferumfang

  • BPG 12G-TER
  • PC-Anschluss über USB-Schnittstelle,
  • Bedienungsanleitung, PC-Verbindungskabel,
  • CD-ROM mit Treiber- und Bedienungssoftware


Das Gerät wird von SYMPULS in Deutschland hergestellt.
Wir bieten einen zuverlässigen Service und eine Garantie von 24 Monaten.
