Patterngenerator BPG 30G-TER

Download
(243KB)

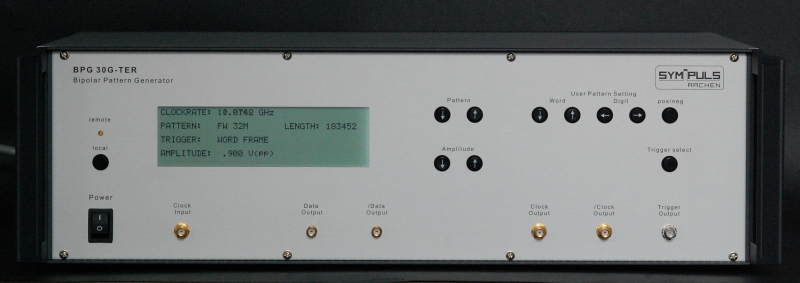

Frontansicht Patterngenerator
  • Breitbandig durchstimmbarer Patterngenerator für bipolare Return-to-Zero Impulse (Ternärcode)
  • Maximale Datenrate 15 GHz
  • Frei programmierbarer 512 MBit Speicher für lange Festworte
  • Festwortlänge variabel
  • Unabhängig einstellbare Ausgangsamplituden der positiven bzw. negativen Pulse
  • Komplementäre Ausgänge
  • Neueste Technologie mit integrierten Schaltungen in SiGe, InP und GaAs sowie ECL-ASICs
  • Kompaktes Tischgerät mit minimaler Verlustleistung
  • Sonderoptionen auf Anfrage

Kurzbeschreibung

Der Patterngenerator liefert ein Return-to-Zero Datensignal im Ternärcode, das aus positiven und negativen Impulsen und Nullen zusammengesetzt ist. Jedes einzelne Zeichen (Digit) kann beliebig programmiert werden.

Der extern angelegte Takt bestimmt die Datenrate im Bereich von 300 MHz bis 15 GHz. Das Gerät ist breitbandig und lässt sich kontinuierlich durchstimmen. Jedem Taktzyklus ist ein Daten-Impuls zugeordnet, die Pulsbreite ist gleich der halben Taktperiode.

Die programmierte Impulsfolge wird zyklisch wiederholt, die Länge ist einstellbar zwischen 16 Digit und 268.435.456 Digit. Außerdem können zwei oder vier unterschiedliche Muster gespeichert werden, zwischen denen beliebig synchron umgeschaltet werden kann.

Die Ausgangsamplituden der positiven und negativen Pulse des ternären Datensignals können unabhängig voneinander zwischen 0,1 V und 0,5 V eingestellt werden.

An den Frontplattenausgängen stehen außer den komplementären Datensignalen Data und /Data diverse Triggersignale und der Wortrahmentakt zur Verfügung.

Ausgangssignale

  1. Komplementäres bipolares Datensignal mit unabhängigen Amplitudeneinstellungen

    Die Amplituden der positiven und negativen Pulse lassen sich jeweils unabh�ngig voneinander und f�r beide Ausgangskan�le gesondert einstellen. Es können also insgesamt vier Amplitudenspannungen gewählt und unabh�ngig voneinander geändert werden:

    • UData+ und UData- bestimmen die Amplitude der positiven bzw. negativen Pulse des Ausgangssignals "Data"
    • U/Data+ und U/Data- bestimmen die Amplitude der positiven bzw. negativen Pulse des Ausgangssignals "/Data"
    Für alle vier Spannungen UData+, UData-, U/Data+ und U/Data- liegt der Einstellbereich zwischen 0,1 und 0,5 V (+/-10% an 50 Ω) mit einer Auflösung von 1 mV.

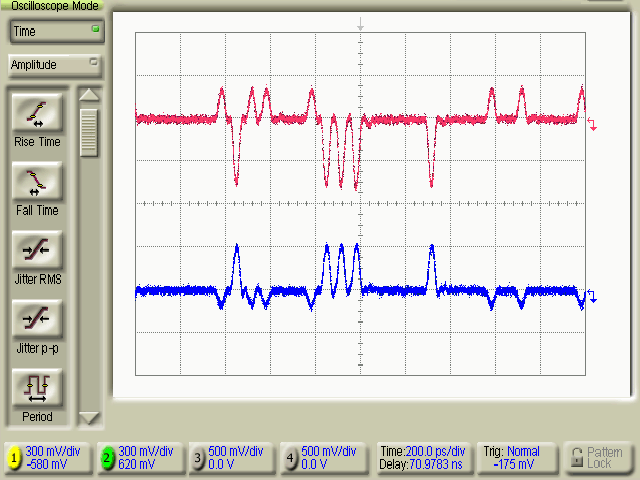

    Einstellbare Ausgangsamplituden des Patterngenerators
    (200 ps/div, 300mV/div)

  2. Komplementäres bipolares Datensignal bei 15 GHz Takt

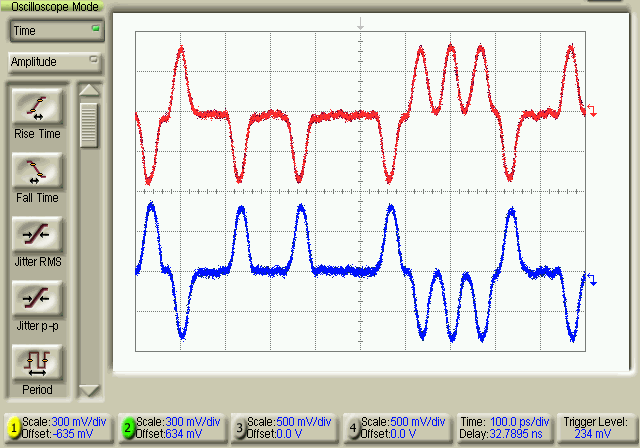

    Komplementäre Ausgangssignale des Patterngenerators
    ( 100 ps/div, 300mV/div )

  3. Komplementäres bipolares Augendiagramm bei 15 GHz Takt

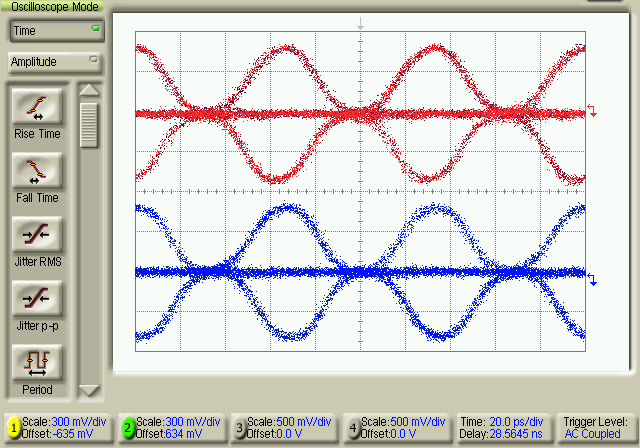

    Augendiagramm der Ausgangssignale des Patterngenerators
    (20 ps/div, 300 mV/div)

Technische Daten

BPG 30G-TER
Taktrate Clock = 300 MHz ... 15 GHz, durchstimmbar,
(jedem Clockzyklus ist ein positiver oder
negativer RZ-Impuls zugeordnet, die Pulsbreite
ist gleich der halben Clockperiode)
Takteingang 300 MHz ... 15 GHz
Ui = 0,5 .. 1 Vpp, Ri = 50 Ohm,
50 Ohm SMA, |r| < 0,2
6-stellige Frequenzanzeige
Datenausgänge
  1. Data, 2,92 mm Buchse 50 Ohm
  2. /Data, 2,92 mm Buchse 50 Ohm
Ternärer Ausgangscode -U / 0 / +U
Vier Amplitudenspannungen UData+, UData-, U/Data+ und U/Data-, jeweils unabhängig voneinander einstellbar mit 1 mV Auflösung
U = 0,1 ... 0,5 V +/-10% an 50 Ohm,
Rise/Falltime < 20 ps (20/80%),
Jitter (pp) < 10 ps.
DC-Offseteinstellung an Data und /Data zum Abgleich der Nullspannung
Polaritätsumschaltung (positive und negative Impulse werden vertauscht)
Pulsmuster
  1. Pulsfolge mit 16 Digit Ternärcode
  2. Pulsfolge mit 128 Digit Ternärcode
  3. Pulsfolge 128 * m Digit (m = 3, 4 ... 221), maximal 268.435.456 Digit Ternärcode
  4. Pulsfolge aus zwei vorprogrammierten Mustern der Länge 128 * m Digit (m = 3, 4 ... 220), wahlfreie synchrone Umschaltung
  5. Pulsfolge aus vier vorprogrammierten Mustern der Länge 128 * m Digit (m=3,4 ... 219), wahlfreie synchrone Umschaltung
Alle Pulsmuster sind über die Schnittstelle programmierbar. Das programmierte Bitmuster sollte etwa gleich viele positive und negative Impulse enthalten.
Taktausgänge Clock und /Clock, CML: 0/-0,5 V (+/- 0,2 V),
DC-gekoppelt, 50 Ohm SMA,
Takt-Daten-Verschiebung kleiner +/- 10 ps
Triggerausgang
  1. CML: 0V/-0,4V an 50 Ohm SMA, umschaltbar:
    Clock/8 oder Rahmentakt entsprechend dem Bitmuster, Pulsbreite 128 Taktperioden
  2. TTL Wortrahmentakt 1: 0V/+3V, SMA-Buchse (Geräterückwand)
    Rahmentakt entsprechend dem Bitmuster mit einstellbarer Pulsbreite von 1024, 2048, 3072 und 4096 Taktperioden
  3. TTL Wortrahmentakt 2: 0V/+3V, SMA-Buchse (Geräterückwand)
    Rahmentakt entsprechend dem Bitmuster mit einstellbarer Pulsbreite von 1024, 2048, 3072 und 4096 Taktperioden
USB-Schnittstelle Datenübertragung mit max. 1 MByte/s
auf Wunsch GPIB-Schnittstelle IEEE 488 kompatibel
Software PC-Software mit graphischer Benutzeroberfläche zur Bedienung und Programmierung aller Gerätefunktionen
Sonstiges 19" Tischgehäuse
Breite x Höhe x Tiefe = 462 x 135 x 435 mm3
Gewicht: ca. 9kg
Netzversorgung: 115V/230V/50Hz/60Hz/70VA


Das Gerät wird von SYMPULS in Deutschland hergestellt.
Wir bieten einen zuverlässigen Service und eine Garantie von 24 Monaten.
